安丘電動車控制器的工作原理與常見故障資料

返回列表 來源:http://www.polimerturk.com 發布日期:2018-11-20

36V通用型電動車無刷控制器電路剖析
一、概述
電動‘車無刷控制器不僅控制無刷電機 啟動運轉和調速,還要向其提供三相互為 1200的交流脈沖作為驅動電源。雖然無刷控 制器電路較多,但組成基本一致,主要由穩 壓電源、信號處理芯片、驅動電路,以及3組• 大功率MOS管組成,如圖1所示。穩壓電 源將+36V或48V電壓穩壓成+15V、+5V或 其他低壓,作為控制器中各Ic的工作電壓; 信號處理芯片根據轉把及閘把信號,輸出相 應的上三路和下三路MOS管驅動信號;驅 動電路則將驅動信號整形放大,以保證大功 率MoS管深度導通與截止。
   無刷控制器的電路主要有兩大類:一是 以摩托羅拉專用集成電路MC3303x系列為 主組成;二是用MCU單片作主芯片,通過 編程來滿足需要。目前.市場產品以前者為 主。下面以一款36V通用型電動車無刷控 制器為例進行介紹。該控制器實物如圖2所 示.實繪電路及實測數據見本書第357頁。
    二、電路分析    +

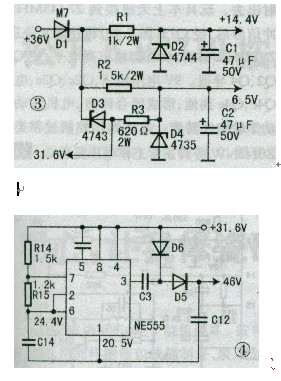

  1.穩壓電路     該控制器的穩壓電路如圖3所示(圖中 元件位號為自編號)。其電路較簡單,采用電 阻降壓、穩壓二極管穩壓,此方式已被越來 越多的無刷控制器所采用。     由于該控制器采用了無刷電機專用控 制芯片MC33035,加之驅動電路供電由 NE555升壓后供給,所以對穩壓電源的輸出 功率要求較低,采用穩壓二極管穩壓即能滿 足需求。     電池電壓+36V一路經R1降壓‘、.c1濾 波后得到約+14.4V電壓,為MC33035DW 及過流、欠壓檢測IC(LM358)供電;另一路 經R.2、I)4、C2穩壓至6.5V,為轉把及霍爾 供電(此電壓在控制器所附的接線說明圖中 標注為5V,但實測為6.5V)。另外,此電源中 31.6V的取法較特殊,利用穩壓二極管D3 的穩壓特性,將R3和D4上的電壓穩壓 為+31.6V,作為NE555的供電電源。圖中 D1為防反接二極管,防止因電池正負極連 接錯誤損壞電路。     值得一提的是,該電路中的穩壓二極管 的型號標注分別為4744.、4743、4735,其實測 穩壓值分別為14.4V、12.2V、6.5V。此類穩壓 二極管標注不同于常規標法,難以通過型號 得知其穩壓值。實修中,可換用相同或相近 穩壓值的穩壓二極管,但功率應不小于1W。
   說明:圖3中所標電壓為外加+33.2V 直流電源時的實測值.下同。
  2.升壓電路    ’
在講升壓電路之前,有必要說明為何要 設升壓電路。由于新型無刷控制器的橋式功 率管(上管及下管)無一例外地使用了大功 率的N溝道MOS管(即NMOS管),而 NMOS管的深度導通條件是G、S極間電壓 應大于10V。從上管與下管的連接關系可 知.當上管導通后,其S極電壓等于電源電 壓。此時,若要使上管深度導通,則需在其G 極加上高于電源電壓10V的電壓。為此,電 路中應設有升壓電路或自舉電路,以保證加 在上管G極的電壓高于電源電壓10V以上。
本控制器的升壓電路以NE555為核心 組成,電路如圖4所示。
  這里用時基電路NE555構成振蕩器。 圖中C14為振蕩電容,R1 5為放電電阻, Ikl4與R15串聯為充電電阻。   加電瞬問,+31.6V電壓一路經R14、 R15給C14充電;另一路經D6、D5給C12 I充電。當NE555①腳電壓升至約20V時,以 I NE555為核心構成的無穩態振蕩器:【作,③ l-輸出脈沖.在輸出為低電平期間,+31.6V I電壓經D6給c3充電,c3右端電位高于左 I端.當c3兩端電位差約15V時,NE555③ I膏輸出高電平,c3左端電位為+31.6V。此 I;{I},C3右端電位約為31.5V+1 5V,D6截止, i D5導通,C12 f二端電壓很快升至46.5v。  。     升壓電壓輸出的+46.5V電壓用于驅動三相 橋式功率開關管的上管c  •
    3.信號處理電路
    該控制器的信號處理電路如圖5所示。 電路采用高性能第二代單片無刷電機控制 芯片MC33035。該IC內含正確整流時序的 轉子位置譯碼器,頻率可編程的鋸齒波振蕩 器及誤差信號放大器等電路,并具有欠壓鎖 定、過流/過熱關斷等功能。
   提示:MC33033、MC33034、MC33035等 為系列同類產品,MC33034在國外應用 普遍,國內則較多地采用MC33035,它們的 功能和組成大同小異,只是MC33034簡化 了MC33035中部分輔助功能引腳,并采用 雙列DS0-20腳塑封。     (1)關鍵引腳介紹     接通電源后,MC33035∞腳為A、B、 C相位置傳感器輸入,IC內部電路根據此 三腳電平的高低,譯碼輸出正確時序的A、 B、c上下驅動信號,分別從②、⑨、①、⑩、 @、⑩腳輸出。    ’
   MC33035⑧腳為參考電壓輸出端,其電 壓值為6.25V。該電壓一方面作為MC33035 ⑩腳外接振蕩定時電容的充電電源,另一方 面作為L(cháng)M358的②、⑤腳的基準電壓。
   MC33035的⑧腳為內部誤差信號放大 ‘器反相輸入端,其電位高低將決定A、B、C 輸出脈沖的占空比,即電機的轉速。此腳外 接剎車把和調速把。剎車時,剎車藍線與地 線短接,MCl 13035的⑩腳電壓被拉低至 0V,無驅動脈沖輸出;調速時,轉把的調速 電壓(TS)經R6加到MC33035的⑨腳。轉 。動調速把,TS電壓不同,MC33035將據此 輸出不同占空比的脈沖,達到調速的目的。     MC33035的④腳為600/1200相角無刷 電機控制選擇端。高電平時控制600電機,低 電平時控制1200電機。在更換控制器時,無 刷控制器相角必須和無刷電機相角一致,否 則電機不會(huì )轉動。
     MC33035的④腳為輸出使能端,低電 平時允許電機運行,高電平時電機停止運 行。部分控制器該腳外接剎車信號,將此腳 作為剎車控制端。 \    (2)過流及欠壓保護
   MC33035⑦腳為輸出使能端,高電平時 電機轉動。LM358@腳外接由康銅絲做成的 O.01fl過流檢測電阻。橋式功率驅動電路的 工作電流在此電阻上形成的電壓作為過流 檢測信號,從LM358@腳輸入,作為反相輸 人信號,而⑧腳的同相輸入信號由 MC33035⑧腳輸出的基準電壓經R3、R4分 壓所得。正常工作時,⑤腳電壓高于⑥腳電 壓,LM358⑦腳輸出高電平,D2截止,不拉 低MC33035⑦腳電壓;若輸出過流時, rM358@腳電壓將高于⑤腳電壓,LM358(D 腳輸出低電平,D2導通,使MC33035@腳 也是低電平,電機停轉,達到過流保護的目 的。

 安丘電動車控制器的工作原理與常見故障資料
     電池電壓經R1、R2分壓后加到LM358 ③腳,作為同相輸入信號,MC33035⑧腳輸 出的6.25V基準電壓直接加到LM358的② 腳,作為反相輸入信號。電池電壓為36V時, LM358⑧腳電壓約7.2V,高于②腳電壓, LM358④腳輸出高電平,D4截止,不影響 MC33035的工作狀態;當電池電壓下降至 31 V時,LM358⑧腳電壓將低于6.25V, LM358q)腳輸出低電平,D4導通,MC33035 的@腳電壓降至近0V,電機停轉,以防止蓄 電池過度放電o     4.后級驅動電路     無刷電機控制器設有A、B、C三組驅動 電路,其電路連接關系相同。下面以A相驅 動為例加以介紹。

   安丘電動車控制器的工作原理與常見故障資料

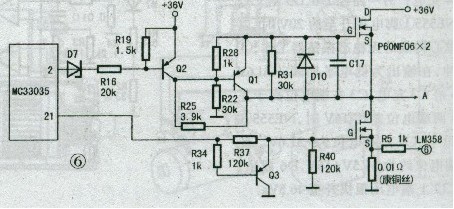

 A相驅動電路如圖6所示。圖中Q2、 R19、R16、穩壓管D7組成電子開關電路。 以NE555為核心的升壓電路輸出的+46V 電壓加到Q2的發射極。當MC33035@腳輸 出低電平時,在I)7的穩壓作用下,D7負端 電壓為31V,Q2導通,+46V電壓經Q2e-c 結、R18加至A相驅動上管的G極,使此管 深度導通;當MC33035②腳輸出高電平時. 等效于懸空狀態,D7負端電壓等于+46V,Q2 截止.A相上端管因無GS偏壓而截止。
一旦電子開關Q2由導通變成截止, Q2 C極電壓降至0V,Q1由截止轉為導通, 迅速釋放驅動上管導通時G—S極間電容所 儲存的電荷,使上管迅速可靠地截止。
當MC33035的⑧腳輸出高電平時,A 組驅動下管導通。同樣,Q3作用是為了泄放 下管導通時G-S極間的儲存電荷,使下管 迅速可靠地截止。
   需要說明的是,A、B、C三相驅動的六 只驅動管中,某一時刻只能有兩只導通,并 且同組中的兩只不可能同時導通。這六只管 子的導通時序由MC33035根據輸入的霍爾 信號及無刷電機相角決定。
